Présentation du câble de dérivation plat diélectrique à noyau sec
LeCâble de dérivation plat diélectrique à noyau secparUnigrandest conçu pour les installations autoportantes,-enterrées directement et sous conduits. Sa construction entièrement diélectrique garantit un déploiement de chute FTTx sûr et fiable. Le tube libre en PP unique offre une excellente résistance mécanique dans des conditions d'écrasement et d'impact, et la technologie de blocage de l'eau sèche-permet une préparation propre, rapide et rentable-des câbles. Deux éléments de rigidité diélectrique parallèles offrent une résistance supérieure à l'écrasement sans nécessiter de liaison ou de mise à la terre.
Principales caractéristiques du câble de dérivation plat diélectrique à noyau sec
Conception compacte et facile d'accès-pour une installation simplifiée
Convient aux réseaux de branchement FTTx aériens, conduits et directement-enterrés
La conception entièrement diélectrique élimine les exigences de liaison ou de mise à la terre
Technologie de blocage de l'eau sèche-pour une installation plus rapide et une préparation propre
Excellente résistance à la traction, à l'écrasement et aux chocs
Optimisé pour 1 à 12 fibres optiques
Compatible avec les pinces à coin standard et les serre-câbles de fermeture
Applications du câble de dérivation plat diélectrique à noyau sec
Déploiement FTTH (Fiber to the Home)
Réseaux d'accès FTTx
Installations aériennes, en conduits et directement-enterrées
Distribution de réseaux ruraux à large bande et municipaux
Idéal pour les opérateurs de télécommunications, les FAI et les intégrateurs B2B nécessitant des performances fiables à long terme
Pourquoi choisir le câble de dérivation plat diélectrique à noyau sec Unigreat
Fournisseur-direct d'usine avec options OEM et de personnalisation
Conforme à Telcordia GR-20, CEI 60794, ANSI/ICEA S-87-640
Résistance supérieure aux UV, à l’abrasion et à l’environnement
Manipulation et dénudage faciles pour une installation rapide
Solution fiable et rentable-pour le déploiement de drop FTTx

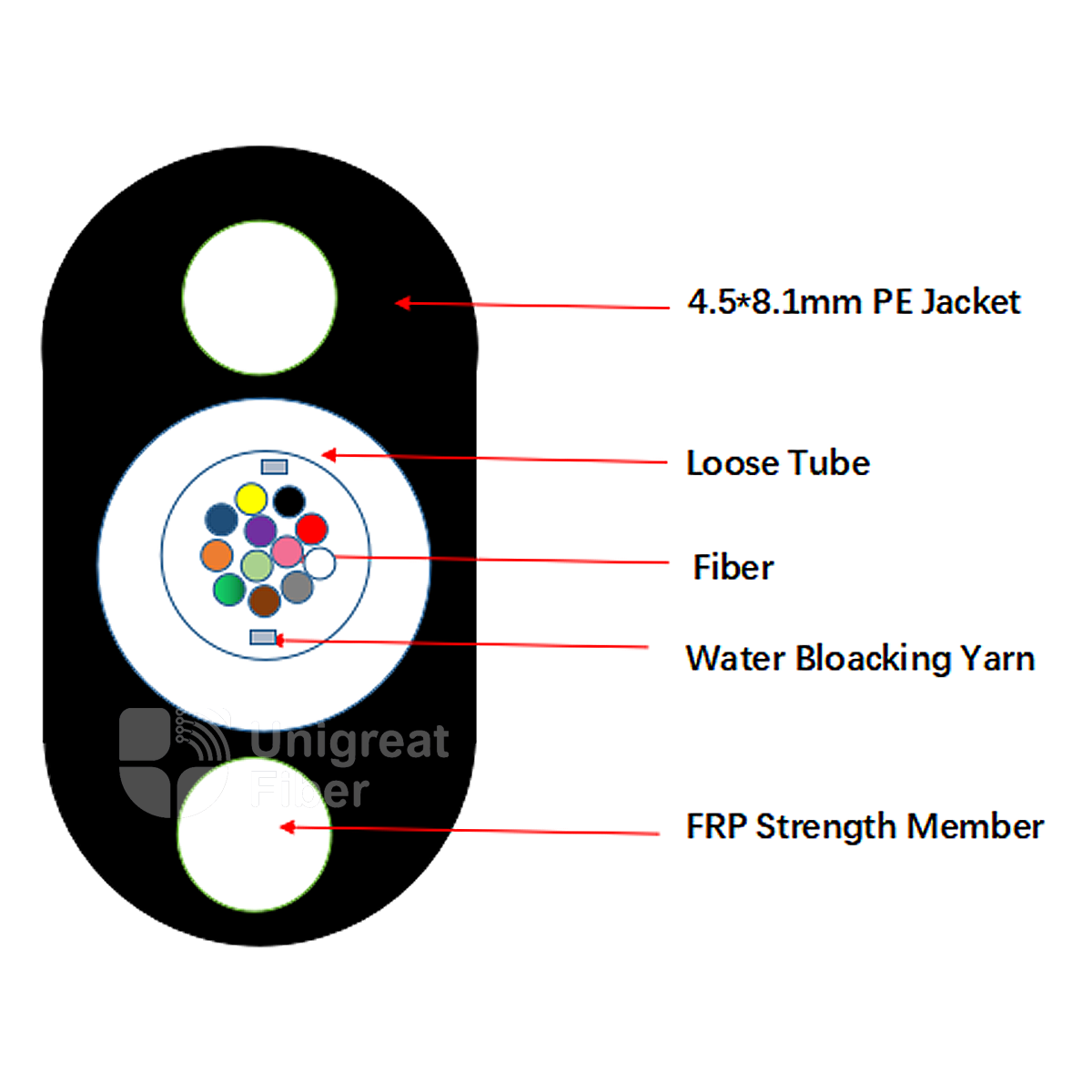

Construction de câbles
| ARTICLES | DESCRIPTION |
|---|---|
| Nombre de fibres | 1, 2, 4, 6, 8, 12 |
| Code couleur des fibres | Bleu, Orange, Vert, Marron, Gris, Naturel, Rouge, Noir, Jaune, Violet, Rose, Turquoise |
| Tube lâche | Diamètre extérieur : 3,0 ± 0,1 mm, matériau : PBT |
| Matériau du bloc d'eau | Fils bloquant l'eau |
| Membre de force | G-PRF, diamètre : 1,6 ± 0,1 mm |
| Gaine | Épaisseur: 1,0 mm (nominal), Matériel: HDPE |
| OD du câble | 4,5×8,1 mm ± 0,3 |
| Poids net | 33kg/km |
Identification des fibres
| NON. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Couleur | Bleu | Orange | Vert | Brun | Ardoise | Naturel | Rouge | Noir | Jaune | Violet | Rose | Aqua |
Spécification de la fibre optique (fibre monomode)
| ARTICLES | UNITÉS | SPÉCIFICATIONS G652D / G657A |
|---|---|---|
| Atténuation | dB/km | Inférieur ou égal à 0,36 à 1310 nm / Inférieur ou égal à 0,22 à 1550 nm |
| Dispersion chromatique | ps/nm.km | Inférieur ou égal à 3,5 à 1310 nm / Inférieur ou égal à 18 à 1550 nm / Inférieur ou égal à 22 à 1625 nm |
| Pente de dispersion nulle | ps/nm2.km | Inférieur ou égal à 0,092 |
| Longueur d'onde à dispersion nulle | nm | 1300 ~ 1324 |
| Couper-longueur d'onde | nm | Inférieur ou égal à 1260 |
| Perte de flexion | dB | Inférieur ou égal à 0,1 à 1625 nm (60 mm × 100 tours) / Inférieur ou égal à 1,5 (10 mm × 1 tour) |
| Diamètre du champ de mode | µm | 9,2 ± 0,4 à 1 310 nm |
| Noyau-Concentricité revêtue | µm | Inférieur ou égal à 0,5 |
| Diamètre du revêtement | µm | 125 ± 1 |
| Non--circularité du revêtement | % | Inférieur ou égal à 0,8 |
| Diamètre du revêtement | µm | 245 ± 5 |
| Test de preuve | GPa | Supérieur ou égal à 0,69 |
Performances Mécaniques et Environnementales
| NON. | ARTICLES | MÉTHODE DE TEST / CRITÈRES |
|---|---|---|
| 1 | Chargement de traction | 400N long / 1350N court / Inférieur ou égal à 0,1 dB de perte à 1550 nm |
| 2 | Résistance à l'écrasement | 1000N / 3000N @100mm / Perte inférieure ou égale à 0,1dB |
| 3 | Résistance aux chocs | 1m de hauteur / 450g / Aucun dommage / Perte inférieure ou égale à 0,1dB |
| 4 | Flexion répétée | 30 cycles / Mandrin 20D / Perte inférieure ou égale à 0,1dB |
| 5 | Torsion | ±180 degrés/10 cycles/perte inférieure ou égale à 0,1 dB |
| 6 | Pénétration de l'eau | 3m / 24h / Aucune fuite |
| 7 | Cyclisme de température | -40 degrés à +70 degrés/perte inférieure ou égale à 0,1 dB |
| 8 | Baisse des performances | 70 degrés, 24h / Aucune chute de composé de remplissage |
| 9 | Plage de température | Fonctionnement : -40 degrés ~+60 degrés/Installation : -20 degrés ~+60 degrés |
Rayon de courbure et emballage des câbles
Flexion statique : supérieure ou égale à 10 × le diamètre extérieur du câble
Flexion dynamique : supérieure ou égale à 20 × le diamètre extérieur du câble
Chaque tambour contient une longueur de câble continue
Extrémités scellées avec une longueur réservée supérieure ou égale à 3 m
Marqué avec : marque, type de câble, nombre/type de fibres, année, marque du compteur
Conformité aux normes mondiales
Telcordia GR-20
CEI 60794
ANSI/ICEA S-87-640
